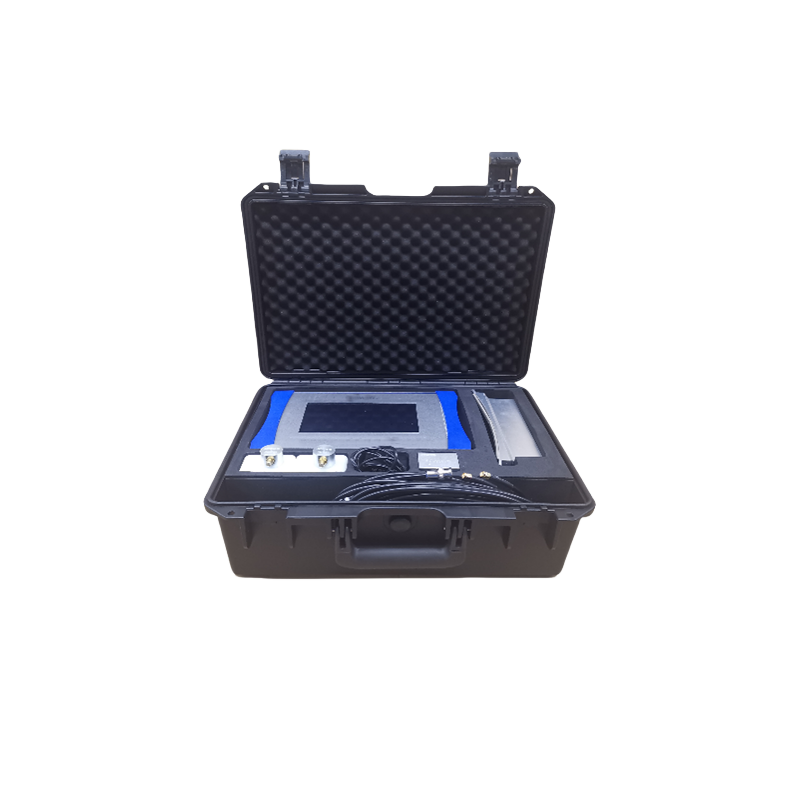

NY-608E综合局放检测仪是专门为现场巡测各种电压等级的GIS设备、变压器、开关柜、电缆的绝缘状态而研发制造的。本设备可以针对不同的检测对象，搭配相应的传感器，对待检设备内部的局部放电信号进行实时采集、分析和诊断。

本设备配备四路检测通道。

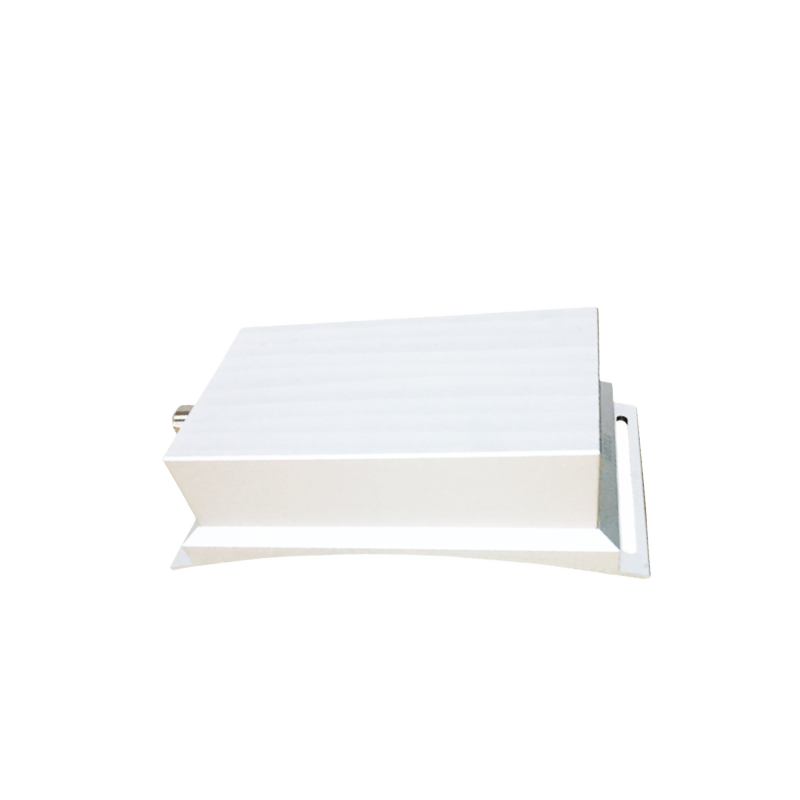

①通道一为特高频检测通道，实际使用过程中，需要将特高频传感器接入该通道。该通道使用特高频局部放电检测技术，可针对诸如开关柜、变压器、GIS、电缆等可泄露出局部放电电磁波信号的设备进行局部放电带电检测。

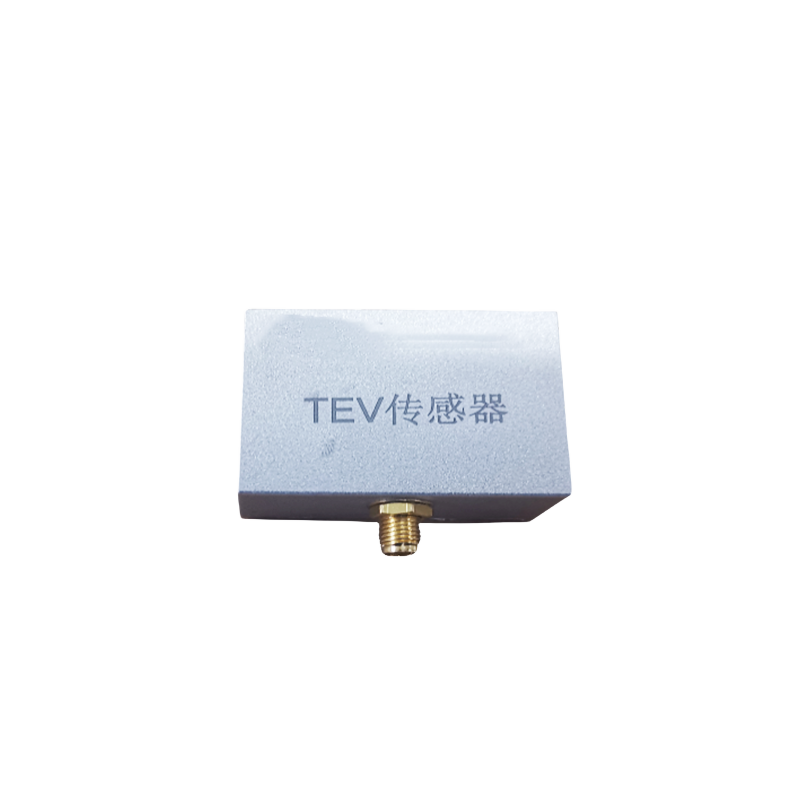

②通道二为地电波检测通道，实际使用过程中，需要将地电波传感器接入该通道。该通道使用地电波局部放电检测技术，可针对开关柜设备进行局部放电带电检测。

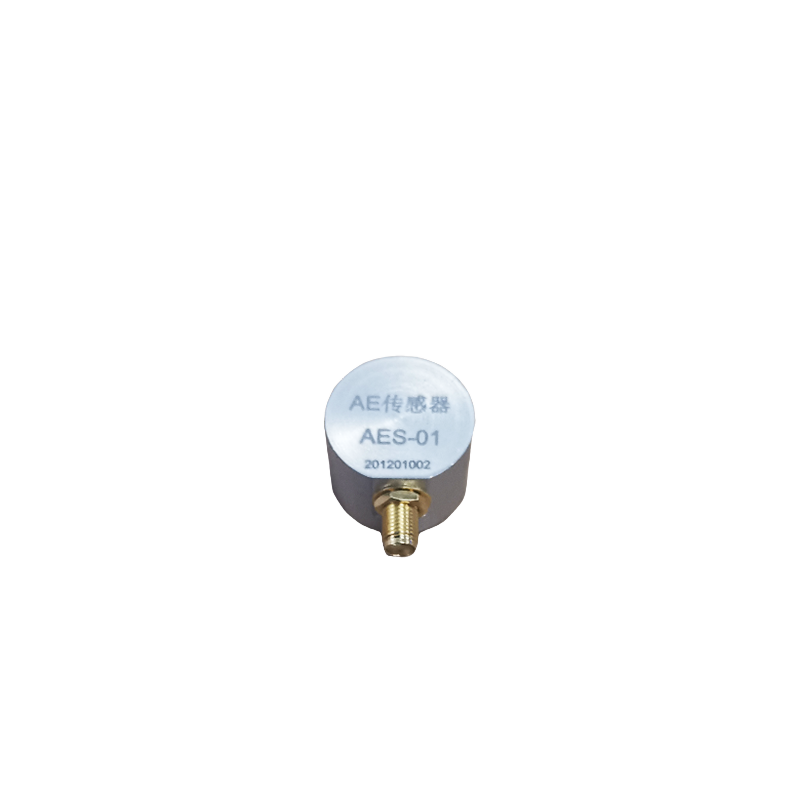

③通道三为超声波检测通道，实际使用过程中，需要将超声波传感器接入该通道。该通道使用超声波局部放电检测技术，可针对诸如变压器、GIS、电缆等可泄露出局部放电超声波信号的设备进行局部放电带电检测。

④通道四为超声波检测通道，实际使用过程中，需要将超声波传感器接入该通道。该通道使用超声波局部放电检测技术，可针对诸如变压器、GIS、电缆等可泄露出局部放电超声波信号的设备进行局部放电带电检测。

系统结构

整套系统主要由传感器、综合局放检测仪组成，一套系统可同时检测四个待测点。根据检测位置及环境的不同传感器分为：特高频传感器、超声波传感器、地电波传感器。

传感器连接说明

通道一可接入特高频传感器；

通道二可接入地电波传感器；

通道三可接入超声波传感器；

通道四可接入超声波传感器；

 设备接口说明

PWR：设备开关。

按下此开关，设备1分钟内完成启动。

DC-IN:DC8.4V充电口。

在设备缺电的情况下，可将配套充电器接入该接口，完成设备充电；

USB：U盘接口。

当检测过程中，需要保存截屏图谱时，需要在该接口上插入配套U盘。

M-USB：设备调试口1。

M-USB：设备调试口2。

LAN：网口。

SYNC:预留。

UHF：通道1。

该接口上可搭配同轴电缆线（N型转BNC），接入特高频传感器。

TEV：通道2。

该接口上可搭配同轴电缆线（SMA型转BNC），接入地电波传感器。

AE1：通道3。

该接口上可搭配同轴电缆线（SMA型转BNC），接入超声波传感器。

AE2：通道4。

该接口上可搭配同轴电缆线（SMA型转BNC），接入超声波传感器。
