NY-MK-Z温振一体传感器
NY-MK-Z无线三轴温度振动传感器一款小型的LORA无线传感器，具备振动检测和温度检测功能。内置智能 FFT 频谱分析算法，既能采集加速度原始数据，又能计算出速度位移等参数；采用低功耗设计，实现传感器电池供电长期工作，方便监测；采用高能量锂亚电池供电。外壳采用高强度合金和工程塑料，适应高温强振的恶劣工业现场主要应用于煤矿、化工、冶金、发电、建材、汽车、机械制造、军工和科研教学等诸多领域的电机、减速机风机、发电机、空压机、离心机、水泵等旋转设备振动和温度的在线测量。

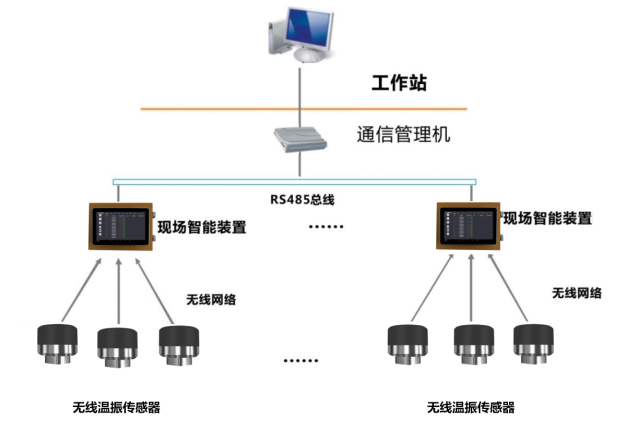

系统架构
通过传感器采集设备的振动数据，以无线方式将数据传输至主机，主机通过RS485总线，将数据传输至服务器。此架构既能实现本地化数据监测，同时也能实现远程对数据的监测和诊断。

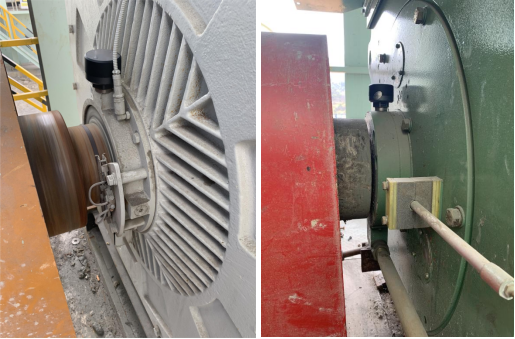

现场案例
技术参数
振动特性 | 传感器处理芯片 | ADXL357 品牌 ADI 产地 美国 |
测量振动参数 | 3轴(每轴含加速度峰值、速度有效值、位移峰峰值) | |
速度测量量程 | 0.1-199.9mm/s | |
加速度测量量程 | 0.001~156.800m/s2(±16g) | |
位移测量量程 | 0.01-1.99mm/s | |
精度 | ±10%@100Hz | |
频响范围 | ＜1000Hz | |
温度特性 | 测量范围 | -40～125℃(温度感知元件) |
分辨率 | 0.1℃ | |
精度 | ±1℃(温度稳定条件下) | |
无线特性 | 通信标准 | LORA |
频段 | 470MHz - 510MHZ | |
户外/视距通信距离 | 300m(空旷无遮挡) | |
发射功率 | 17dBm | |
发送频率 | 1次/1min | |
电源参数 | 供电方式 | 3.6V(锂亚电池) |
电池容量 | 电池容量 8500mAH，3.6V | |
待机电流 | <10uA | |
工作电流 | <80mA | |
外壳要求 | 外壳 | 工程塑料加合金 |
尺寸(长*宽*高) | 66*66*55.6（mm） | |
安装方式 | 螺栓、磁吸、底座、胶粘 | |
防护等级 | IP65 | |
工作环境 | 冲击极限 | 100g |
环境温度范围 | -40~85℃ |
