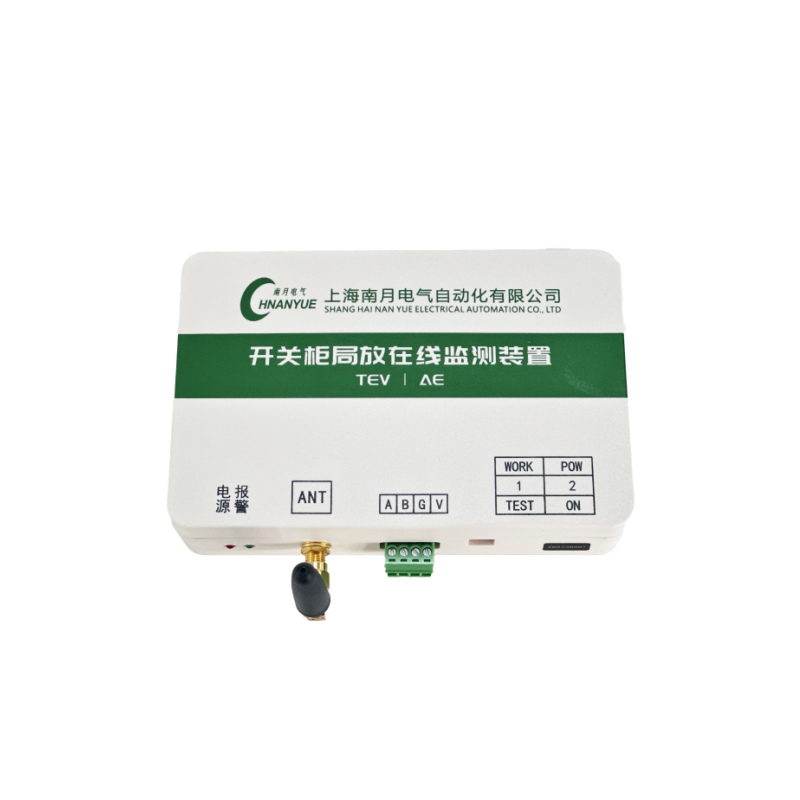

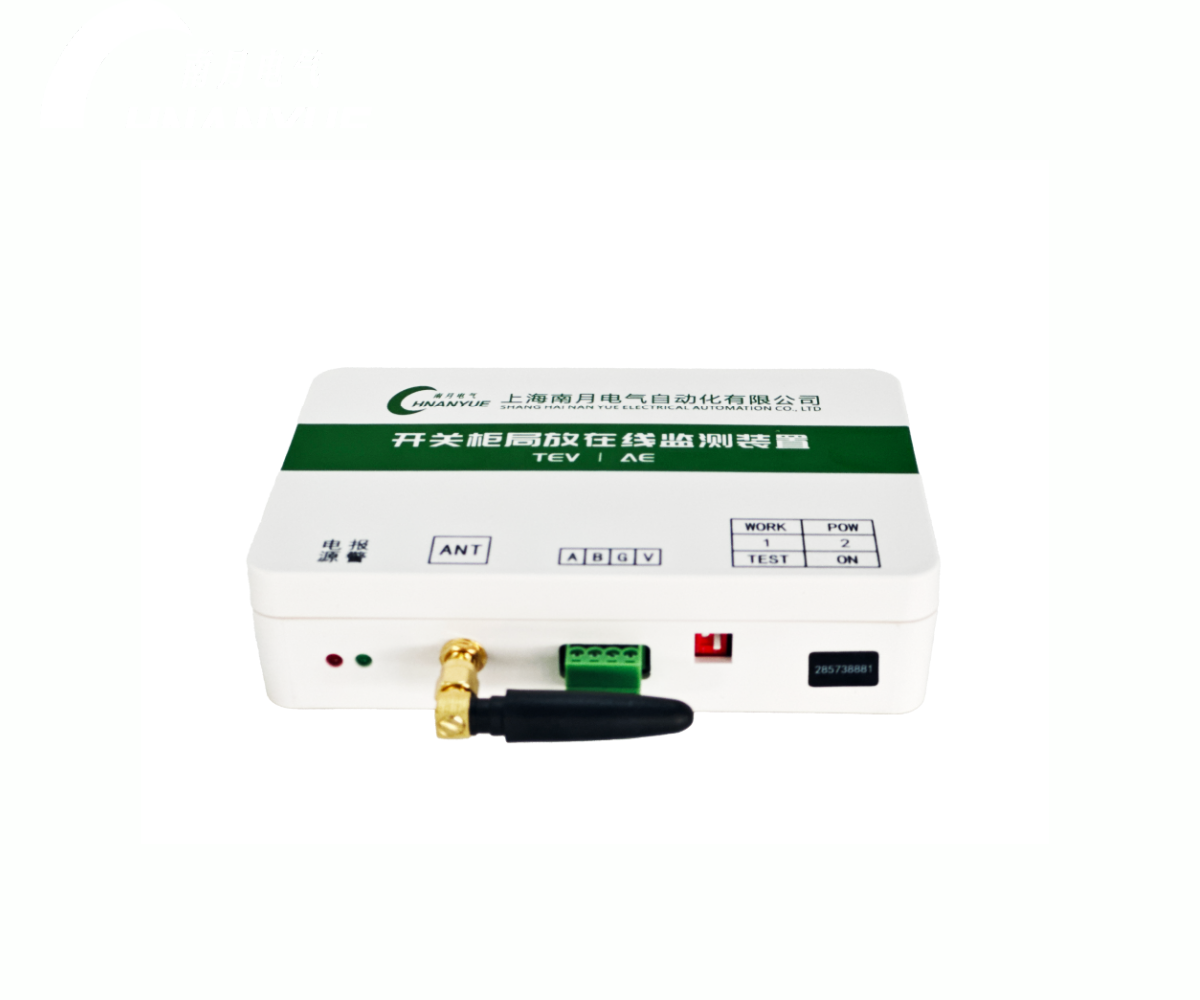

NY601C 二合一局部放电装置
NY-608C开关柜智能二合一局放传感器采用超声波、暂态地电波二合一监测技术,集两种方法优势于一体,在设备带电运行状态下以及在高、低温环境下,抗干扰能力强,可靠性高,长期稳定工作。
产品功能
1) 采用高亮触摸显示屏及全中文化显示界面,操作简单。
2) 采用高频信号检测与分析技术,对高压开关柜进行分布式在线检测,实时发现开关柜中的局部放电信号。
3) 具备精确采集各种现场带电开关柜由于局部放电而引起的超高频电磁波信号的功能。
4) 能够显示开关柜内局部放电信息,检测结果显示信号幅值、放电次数等能够反映开关柜局部放电严重程度的特征量。
5) 适用于开关柜内局部放电的带电测试,具有很强的抗干扰能力,增益可调节。
6) 能有效地去除噪音信号,即使噪音信号和局放信号在相同相位且幅值大于局部放电信号时,也能成功识别局放信号。
7) 装置有较高的缺陷识别准确率。
8) 具备单次和连续检测模式,并能对放电严重程度予以报警指示。
9) 具有检测数据的保存和导出功能。
10) 装置应采用模块式结构,具备较强的扩展功能,可以根据电力公司的需求对装置进行扩容。
11) 具有智能报警功能,检测到局放信号时及时发出报警信号。
12) 具备自检功能,自检通过后有明确的提示标识。

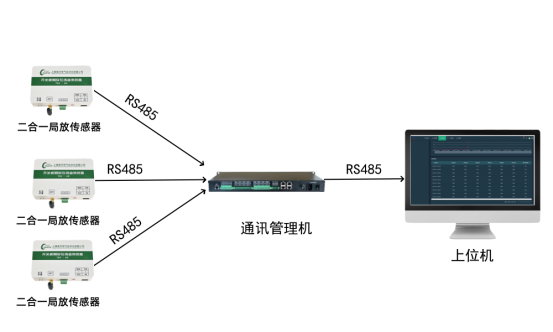

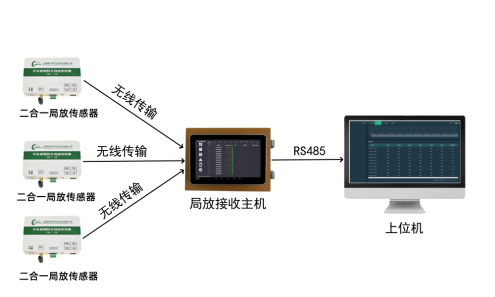

系统拓扑图
技术参数
项 目 | 技术参数 |
TEV检测带宽 | 3~100MHz |
TEV检测动态范围 | 0~60dBmV |
超声检测频带 | 40±1kHz |
超声检测动态范围 | -10~70dBuV |
供电方式 | 高性能内置锂亚电池 |
通信协议 | Lora通信 |
工频同步 | 内同步/无线同步 |
续航时间 | 不小于5年(采样间隔时间每1小时1次) |
通信传输距离 | 无线传输不小于500米 |
传感器重量 | 0.5kg |
传感器尺寸 | 130*100*50mm(长*宽*高) |
防护等级 | IP66 |
工作温度 | -40~85℃ |
工作湿度 | 95%,无凝露 |
