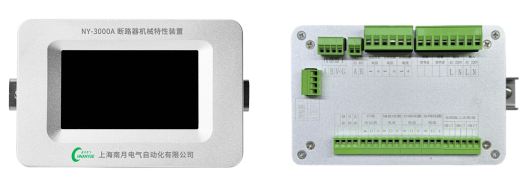

NY-3000A断路器特性监测装置（行程版）
NY3000A机械特性监测装置是我公司专为各类10KV断路器配套生产的检测模块，主要用于在线检测高压断路器的机械动作性能，能够实时了解断路器的机械性能，当发生异常时，能够及时报警，提醒维护，减少因断路器自身故障而引起的意外顺势，保证断路器使用寿命。

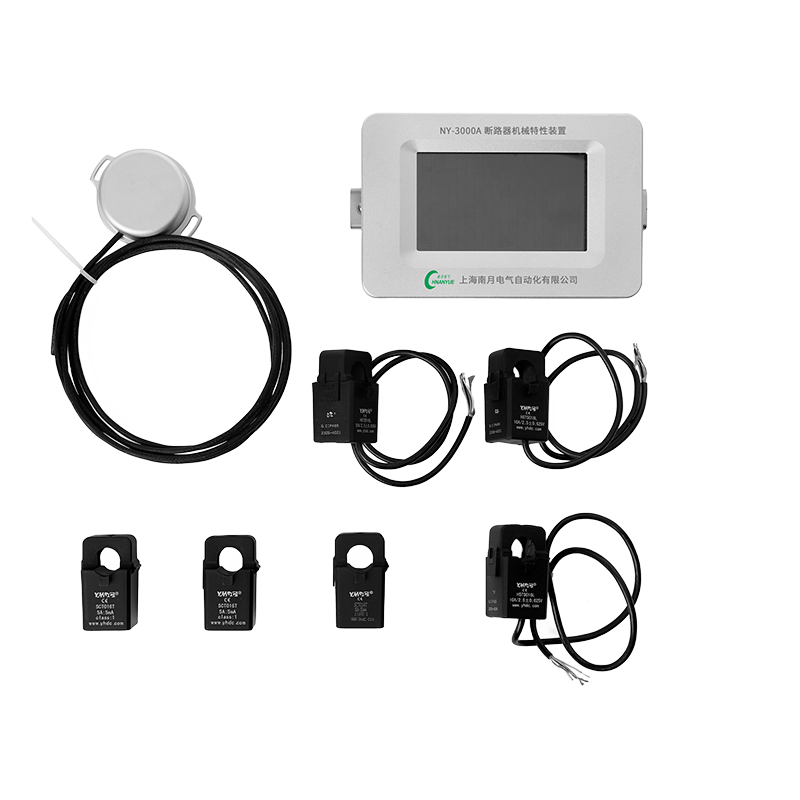

监测装置
1）直线位移传感器
2）拉线式直线位移传感器
3）角位移传感器
4）霍尔电流传感器
技术参数
产品功能与技术参数 | |
1 | 记录当前分合闸状态及分合闸次数 |
2 | 储能电机运行时间、储能电机电流峰值（最大）值，平均值 |
3 | 分闸、合闸时间(相对于行程) |
4 | 分闸、合闸线圈峰值（最大） 电流值，平均值，通电时间 |
5 | 分闸、合闸线圈断线检测 |
6 | 分闸、合闸速度（需设定静止分位、静止合位以及出厂行程） |
7 | 三相一次电流有效值显示，分合闸期间波形采集 |
8 | 测量分闸、合闸线圈电流曲线 (测量范围 0-10A，测量精度±5%)，同步测量三相一次电流曲线（0-5A，测 量精度±5%），采集时长 100ms，采集周期 0.1ms，保存 1000 字数据。 |
9 | 测量储能电机电流曲线；(测量范围 0-10A，测量精度±5%)，采集时长 20s，采集周期 0.1s 保存1000字数据。
|
10 | 实时时钟显示，测量数据带有实时时间表戳 |
11 | 有线485上传接口 |
12 | 4.3 寸彩色触摸显示屏 |
13 | 工作电压：宽范围电源，AC(85V-220V)，DC(110V/220V)；本机功耗： ≤ 10W |
14 | 工作环境温度：-10℃~70℃; 相对湿度：5% ～ 70%RH |
15 | EMC 电磁兼容试验等级：IV 级 |
霍尔传感器技术参数 | ||
IPn 额定输入 | ±10 | ±20 A |
IPM 输入测量范围 | ±10 | ±20 A |
Vout 额定输出 | 2.5±0.65 V | |
X 精度 | 1 % | |
εL 线性度 | 0.2 % | |
VC 供电电压（±5%） | +5 V | |
IC 电流消耗 | ≤12 mA+1s | |
RL 负载阻抗 | ≥10K Ω | |
IOM 零点偏置（TA=25℃） | ≤±15 mV | |
TR 响应时间 | ≤1μs | |
TS 频带宽度 | DC | |
N.W 重量 | 22g | |
