产品介绍

    金属氧化锌避雷器是电力设备的关键设备之一，流经避雷器上的阻性电流是衡量避雷器绝缘程度的一项重要指标。通过对避雷器的全电流、阻性电流、雷击次数及雷击时刻进行实时在线监测，可实现对高压电气设备的绝缘状况进行实时监测；同时，通过分析监测数据可及时发现金属氧化锌避雷器潜在的故障并为状态检修提供重要的数据依据，为电力系统安全、可靠、稳定、经济的运行提供强力、可靠的保证，为运行检修人员提供可靠的设备绝缘信息和科学的检修依据，从而达到减少事故发生，延长检修间隔，减少停电检修次数和时间，提高设备利用率和整体经济效益的目的。

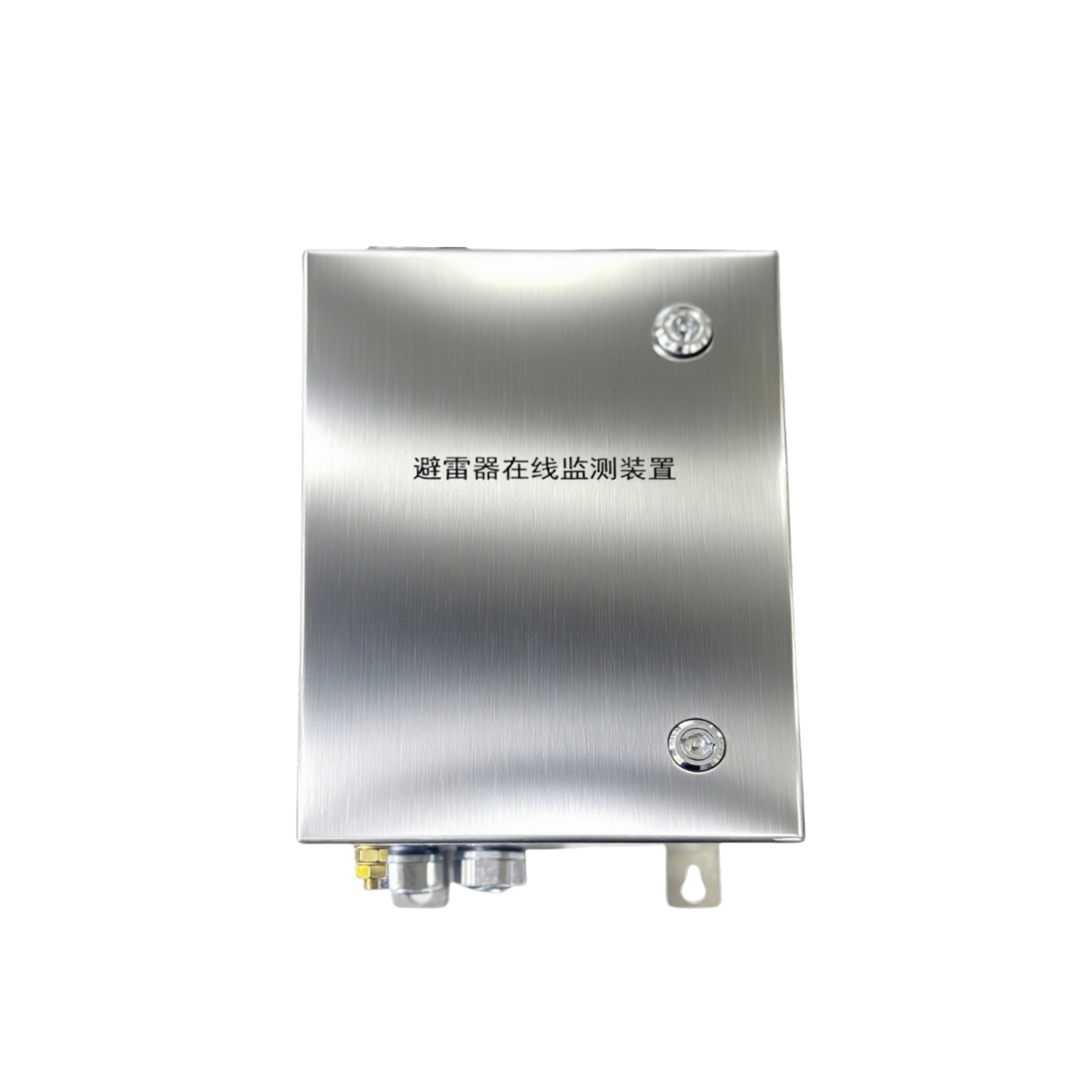

NY-B600避雷器在线监测系统实现金属氧化锌避雷器绝缘性能的监测，避雷器在线监测系统由避雷器单元、母线电压单元、监测主IED和后台分析软件组成。：

避雷器在线监测单元用于采集避雷器的泄露电流、雷击次数和雷击时间；

母线电压在线监测单元用于采集避雷器所在母线的3相电压。

避雷器在线监测装置采用先进的分层分布式结构，应用总线控制技术和模块化设计原理，使系统的抗干扰性能、测量的准确性和稳定性都得到了很大的提高，满足了工业现场实用要求。

避雷器在线监测系统通过实时监测避雷器的全电流、阻性电流以及雷击次数、雷击时刻，对监测到的数据进行分析、拟合处理，并结合现场工况，可及时地发现避雷器由污秽或内部受潮引起的瓷套泄漏电流或绝缘杆泄漏电流增大等问题，以避免事故的发生，并采用独有的专家诊断系统对采集的数据进行科学分析诊断，及时方便地了解并掌握变电设备的健康状态。

技术特点

l 采用高精度有源零磁通穿心式互感器，根据被测电流大小自动选择放大倍数，实现高精度测量

l 采用动态相量补偿算法，实现高精度测量信号分析

l 采用数字滤波算法，摒除模拟滤波器带来的“零漂问题”

l 采用分布式测量结构，即就地测量、数字传输

可带电安装，即不需要主设备停电安装，方便、快捷的接入系统

硬件原理图
