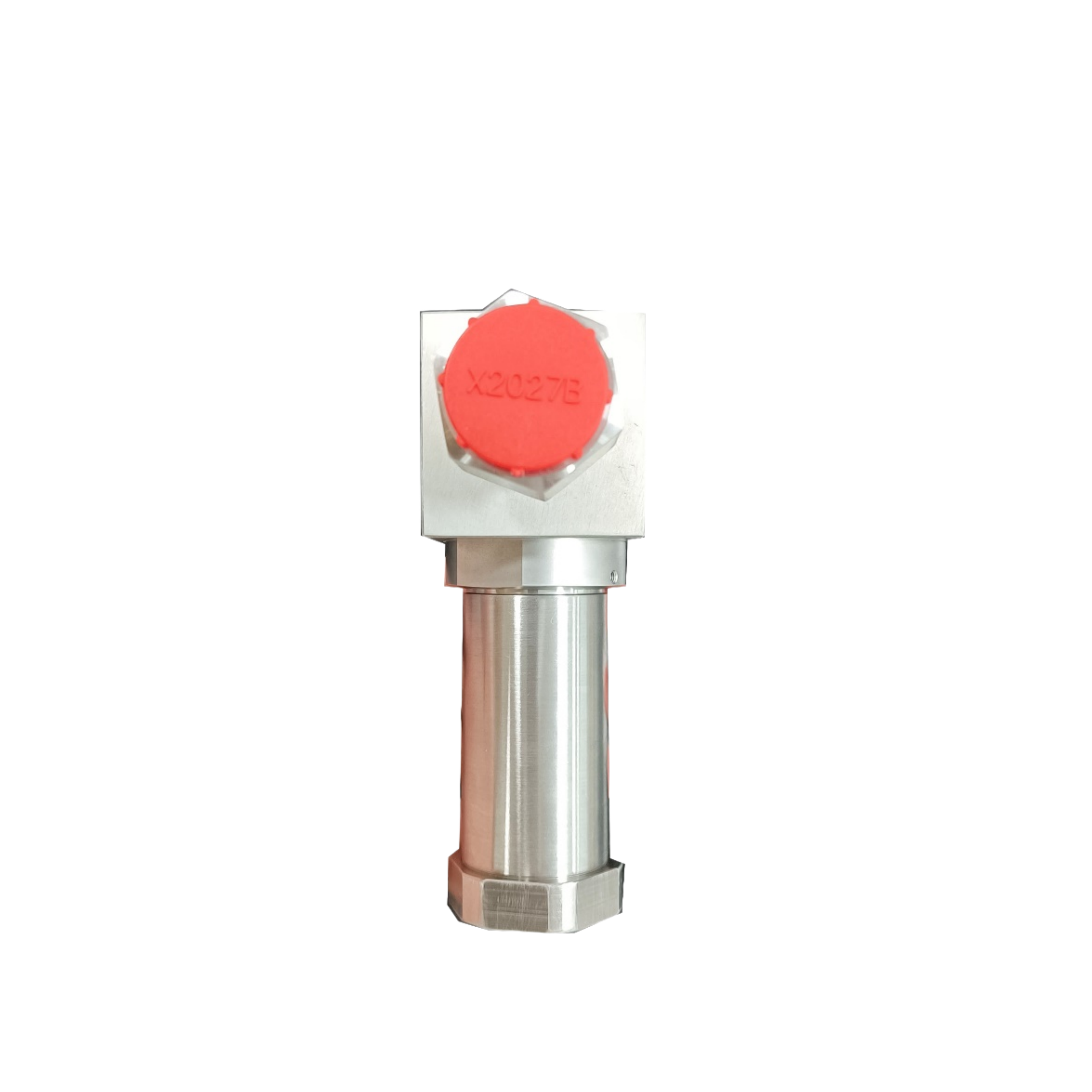

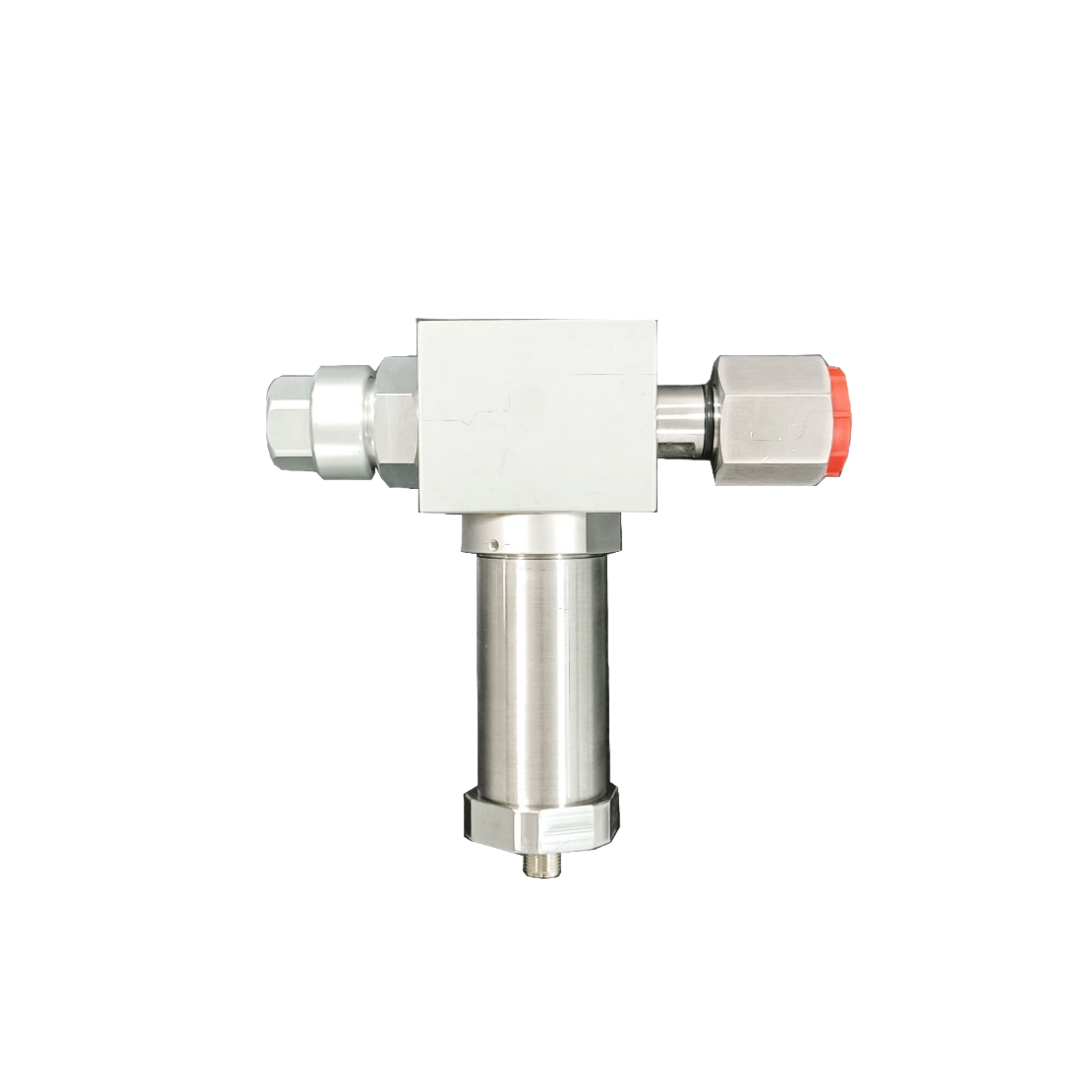

NY-M600SF6 微水密度变送器
产品介绍
SF6 微水密度变送器采用高分子薄膜电容式湿敏元件、集成化微型压力传感 器等高灵敏元件，实现 SF6 气体的温度、密度、微水的在线监测，计算折算到 20℃时的密度并远传，可以在运行中及时监测设备绝缘状况， 便于对设备的运行状况进行控制及维护，提高了设备的安全可靠运行水平，同时减少运维人员的工作量。
功能特点
1) 实时在线监测封闭气室 SF6 气体的绝对压力、温度、露点
2) 折算到 20℃时的密度数值，实现密度的温度补偿
3) 接受参数配置、数据召唤及远程控制命令
4) 具备自动加热校准功能
5) 传感器的投运及退出不影响主设备的正常运行
6) 多种阀门接头，支持补气接口，安装拆卸方便，节省维护费用
7) 全封闭设计，防水防尘，抗高频干扰，适用于室内外
8) 无排放，环保，经济，安全，可靠
技术参数
类别 | 具体项目 | 技术参数 |
核心性能指标 | 密度测量范围 | 0 ～ 1.00 MPa |
密度测量精度 | 优于 ±0.5％ F.S | |
温度测量范围 | -40℃ ~ +85℃ | |
温度测量精度 | ±1℃ | |
湿度测量范围 | -60℃ ~ 0℃ | |
湿度测量精度 | ±2℃ | |
密封性能 | 泄露率≤1×10⁻⁹ MPa・m³/s | |
耐震性能 | 承受定频 100Hz、120Hz，加速度 20g，三个方向各 20min 试验 | |
绝缘电阻 | 100MΩ | |
外壳防护等级 | IP65 | |
抗电强度（外壳与电源间） | >2000V | |
电磁兼容 - 快速瞬变脉冲群 | 符合 GB/T17626.4-1999 3 级 | |
电磁兼容 - 雷击（浪涌） | 符合 GB/T17626.5-1999 3 级 | |
工作与电源条件 | 电源电压 | 24V±2V DC |
电源功率 | <3W | |
工作环境温度 | -40℃ ~ +60℃ | |
工作环境相对湿度 | 5％～95％（25℃时） | |
工作环境大气压力 | 80kPa ～ 110kPa | |
电气接口 | 航空插头针脚 | 电源端子（2 个）、通信端子（2 个）、地线端子（1 个） |
通信接口 | RS485 | |
气路接口 | 接口规格 | G1/2、G3/8、M20×1.5 等（订货时需明确） |
材质选择 | 三通阀材质 | 不锈钢或铝；环境温度低于 - 40℃建议采用不锈钢 |
